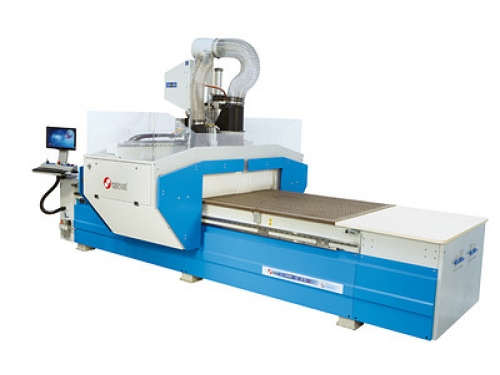

Centro de trabalho a 3 eixos controlados, com plano de trabalho de sistema nesting, para utilização em painéis de madeira e seus derivados, plásticos e materiais compostos.
Máquina com troca automática de ferramentas, fixação do painel a ser trabalhado por meio de vácuo, para efetuar cortes e fresagens utilizando software que proporciona o melhor aproveitamento de material, dispondo as peças a serem usinadas automaticamente, proporcionando assim o melhor aproveitamento do material e máximo rendimento da máquina.
Tendo ainda cabeçote de furação vertical múltiplo de passo 32mm com possibilidade de até 10 brocas e serra para canais integrada no sentido de X.
Pode ser dotado de sistema automático de carregamento para utilização em célula de trabalho com altíssima produtividade dedicada a produção de elementos decorativos e trabalhos em painéis em geral.
Pensada especialmente para as pequenas e médias empresas, a linha NESTING “K” garante dimensões mínimas graças ao seu design especial sem as proteções perimetrais, podendo assim ser alimentada com o material a ser usinado de todos os lados do equipamento, mantendo a flexibilidade e segurança que são essenciais neste tipo de máquina.
DADOS TECNICOS:
• Velocidade de Deslocamento Eixo X 25 m/min;
• Velocidade de Deslocamento Eixo Y 25 m/min;
• Velocidade de Deslocamento Eixo Z 15 m/min;
• Diâmetro dos Furos com brocas montadas no cabeçote de furação de 2 a 35 mm;
• Diâmetro da serra para canais 125 mm;
• Computador Incluso;
• Software para programação na máquina Incluso;
• Cópia do software de programação para escritório Incluso;
• Potencia do eletromandril de 9 KW, com refrigeração a ar e fixação
dos cones porta ferramentas por meio de cone ISO 30
• Dimensões da máquina em mm: 5730x4410x2480
|
Descrizione
|
MW 12.25K
|
MW 15.38K
|
MW 18.38K
|
MW 21.38K
|
UM
|
|
X-Y-Z campo de trabalho
|
2500-1250-145
|
3800-1550-145
|
3800-1850-145
|
3800-2100-145
|
mm
|
|
Brocas do cabeçote de furaçao
|
5 (std) - 10 (opt.)
|
5 (std) - 10 (opt.)
|
5 (std) - 10 (opt.)
|
5 (std) - 10 (opt.)
|
-
|
|
Potencia max eletro mandril
|
9 - ISO 30
|
9 - ISO 30
|
9 - ISO 30
|
9 - ISO 30
|
kW
|
|
Posição max, do magazine de utencilios
|
8
|
10
|
12
|
14
|
-
|
|
Diam. Max. De utencilio
|
120
|
120
|
120
|
120
|
mm
|
|
Bomba de vácuo- capacidade de exaustao
|
2 x 300 (opt.)
|
2 x 300 (opt.)
|
2 x 300 (opt.)
|
2 x 300 (opt.)
|
m3/h
|
Sistema de movimentação do eixo X do tipo Gantry, com duplo acionamento motorizado e dupla cremalheira que garantem a precisão em grandes velocidades de deslocamento.
Batentes de referência do painel com acionamento automático que agilizam e facilitam o posicionamento correto e preciso do painel a ser trabalhado garantindo assim a menor perda de materiais por erro de posicionamento do painel pelo operador
Sistema de auto preseting de ferramentas que garante a medida exata do utensílio de corte/fresa possibilitando uma maior vida útil da chapa de sacrifício utilizada no processo. (Opcional)
Possibilidade de utilização de agregados para furações e rasgos inclinados, cortes de serra em ângulos retos e em qualquer sentido de inclinação com o 4º eixo giratório de posicionamento de agregados.
Lubrificação automática centralizada.
Coifa de exaustão do eletromandril com regulagem automática via definição de software.
Sistema de descarga automática (opcional), com aspiração para limpeza do plano de trabalho simultaneamente ao descarregamento/carregamento do painel.
Controle remoto com display digital para visualização de dados enviados pelo CN da máquina, controle de velocidade e botões de start e stop de ciclo.
Magazine porta ferramentas linear estático para cones porta ferramentas padrão ISO 30
Possibilidade de utilização de ventosas sobre o plano de trabalho para usinagem de pequenas e grandes peças com trabalhos especiais
Possibilidade de carregamento manual de painéis em ambos os lados da máquina.
